【德国】德式‘榫卯’手作住宅

中国木材保护工业协会   中国木结构产业联盟

会员商城,青松订货!点击进入

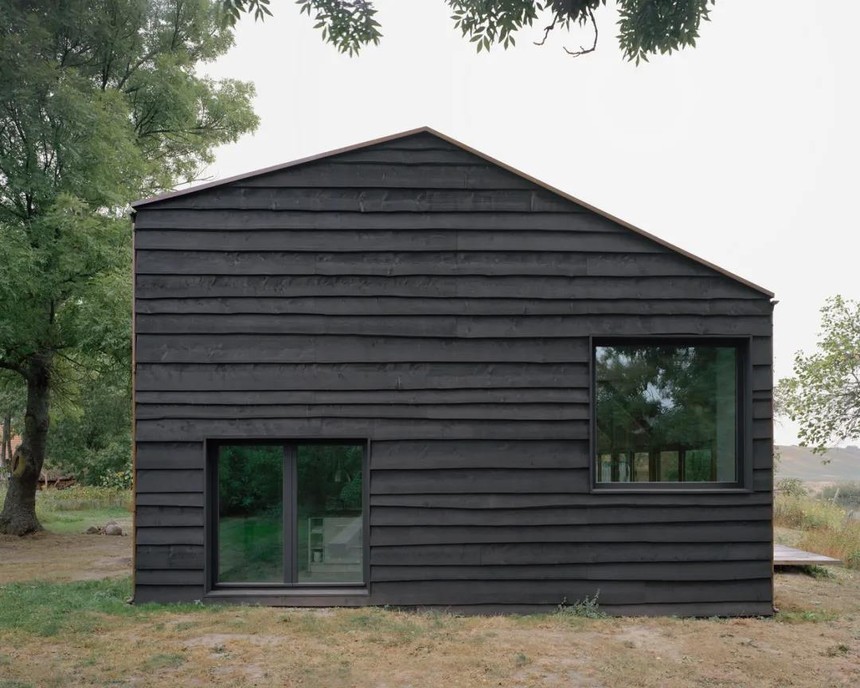

© Hans-Christian Schink

作为在城市群中生活的对立模型,林德塔尔住宅展现了在可控范围内退隐乡间生活的可能性。许多建造房屋者想要家一般的舒适,园丁渴望积极改善公寓楼和住宅区的居住环境,而对以上心愿不作回应并非新事。毕竟,飞往乡下的航班在过去六十年来带来了住宅结构上的多面性,这种多面性反映在从城市扩张模型到转换农村产权的尝试上。


© Hans-Christian Schink

如今乡村住宅形成的景观以传统农庄为特征,新农民时代的农舍简单而经济,除此之外也存在一些基于住宅工业生产而产生个性化变体的现代单户住宅。林德塔尔住宅被这种混合的环境包围并位于一个传统桥梁旁边。该项目从传统的德式木构农舍出发,这种农舍自17世纪以来形成了德国北部农村风貌,以厅堂居中、生活区位于房屋一端、养殖和谷仓分布于厅堂两侧为特征。与前乡村旅馆旁的古树融为一体,该设计力求克制、精准、优雅和质朴。住宅中最为宽敞的空间是位于中央超过一层高的起居厅,其近乎神圣的氛围来自于光线、出其不意的空间编排以及优雅的中央壁炉之间的相互作用。


© Hans-Christian Schink

一个混凝土地基从楼板向上延展为墙体和楼梯元素,从而将建筑物自然地分成两个相连的不同区域。松木制成的木制框架与一圈橡木制成的横向构件共同组成了支撑结构,它们遵循严格的工艺原则以细木工式木节点(无需铁构件加固)相互连接。

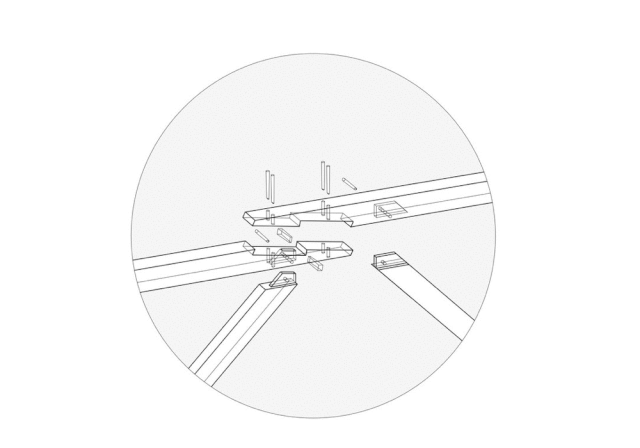

分解轴测图

这些占据空间并且精确匹配的连接节点代表了该项目构造的核心,并由于其合乎材料和受力的连接方式成为结构性装饰。该项目的批判性并非体现在它显然回归到传统工艺因而拒绝了建筑材料或构件的机械化生产。逻辑恰恰相反,通过质疑当今建造所需的复杂的材料供应,该项目明确了对手工生产过程的特别关注。


结构分析图




结构细部

作为一个对立命题,该项目关注的是技艺的供应并旨在将专业知识带到施工现场。出于这种考虑,一个临时小屋将在整个施工阶段作为居住和工作坊使用。该临时生产设施还配备了细木工区域和木材仓库。在这个讨论建筑资源的时代,该项目以近乎强迫的设计以及当地可获取的木材确保了高质量的建造。由于将彻底弃用一般木制品工业提供的板材,林德塔尔住宅的建筑材料将由周边的锯木厂供应。


© Hans-Christian Schink

尽管建造的时代精神似乎体现于工业化生产的结构构件,该项目的基本理念却在于对建造的欣赏以及建造的诚实态度,或者说在于徘徊的木工行业的自我表达和自豪感。林德塔尔住宅从外部来看更像一个谷仓而非一个居所,而就其同质性上来说,它看起来仿佛单色石墨。该项目通过建筑与手工艺的配合向木匠的技艺致敬,此举在关于可持续性评估及知识传承的探讨上立场鲜明。林德塔尔住宅从现存事物中强有力地生长出来并自然地嵌入村落中心的缺失之处。


© Hans-Christian Schink

由花旗松制成的木框架以及一圈橡木制成的横向构件共同构成了支撑结构,它们以细木工式木节点相连。木材的选择意味着不需要对构件进行化学防护处理。整个房屋建设所用的木材来自于两个当地的锯木厂并在现场进行组装/再加工。该项目共使用了55立方米的木材(在冬季采伐的花旗松、橡木、落叶松、松木以及白蜡树),并未使用木制品工业生产的板材。


© Hans-Christian Schink

墙壁、天花板以及次级模板由裁切过的松木板材制成并由射钉枪固定。木框架的外部包裹着柔性木纤维隔热层,外立面和沥青屋顶均有内侧通风机制。所有暴露于户外的木材,例如落叶松面板、橡木窗框、窗侧以及大门,均由亚麻油膏石墨涂层进行保护。


© Hans-Christian Schink

该项目强调以手工方式进行项目实施,因而建造流程以及贯彻手艺的次序变得十分重要。自2015年春季起为其一年的建造始于搭建模板以及在钢筋混凝土楼板上浇筑露石混凝土内墙和楼梯,事实上项目建造是从内部开始的。木框架于六周的组装后,在一周内无起重器辅助的情况下被校正于混凝土构件周围。完成外墙体保温后,墙体覆层、屋面覆层以及窗户将在夏季修筑,而室内装修工作将于秋季完成。


© Hans-Christian Schink

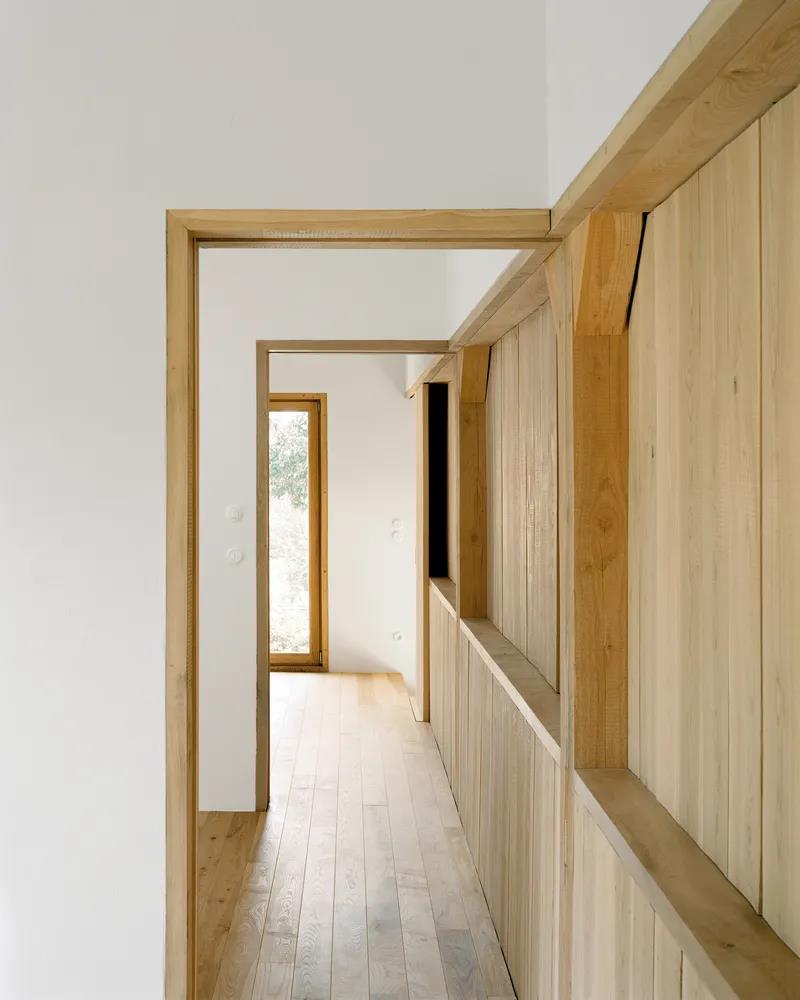

内部被强调的空间可见白蜡树木质贴面,除此之外墙体和天花板的表面为附着在木制模板上的三层石灰泥。首层的地板为裸露的砂浆。石灰泥和砂浆所需的干燥期使得室内装修推迟至下一个春季。当露台和大门的安装完成时,我们拆卸了现场搭建的临时建筑物并为客户的夏季入住做准备。


© Hans-Christian Schink


项目图纸




平面图


平面图


结构细部


结构细部


结构细部


结构细部


项目信息

建筑师:AFF architekten

地址:Lindetal, Mecklenburg-Vorpommern, 德国

项目年份:2016

摄影师:Hans-Christian Schink

建筑面积:172.0 ㎡

主创建筑师:Sven Fröhlich und Stephan Hahn, Berlin

力学计算:Ingenieurbüro Lars Janke, Brandenburg

建筑物理:BBS Ingenieurbüro Gronau + Partner

木工:Stephan Hahn, Architekt & Zimmerer
