【金华】清啸山居：如何将自然引入建筑中时间：2020-08-05
▼建筑区位

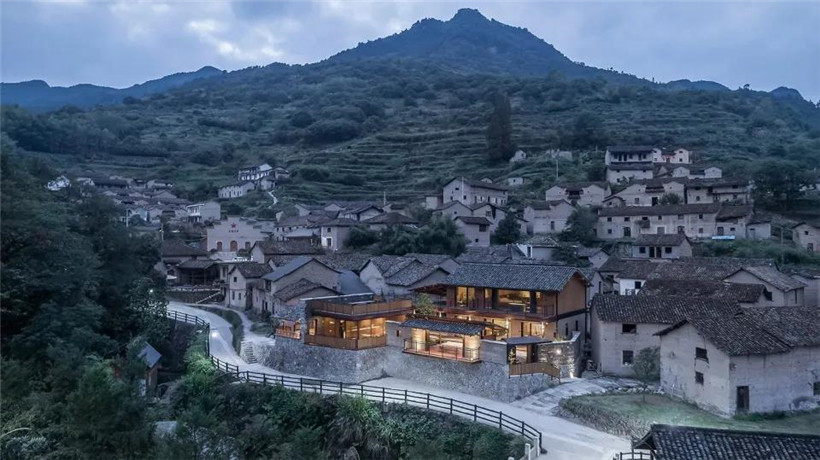

▼依山而建的村落
站在场地对面的山坡上，能看到整个村子的全貌，项目场地位于河边最显眼的地方，在这个位置做一个民宿，应该要完全融入原村落的整体肌理和空间组织关系中。在建筑方案中延续建筑体块的内向型组织关系，保持原有组团的体块轴线关系，重新梳理建筑边界，延续和强化建筑在台基上的基地关系，重新组织村落肌理、组团空间、建筑形态、台基、巷道、小溪、梯田、环山之间的勾连关系。 ▼方案推演过程

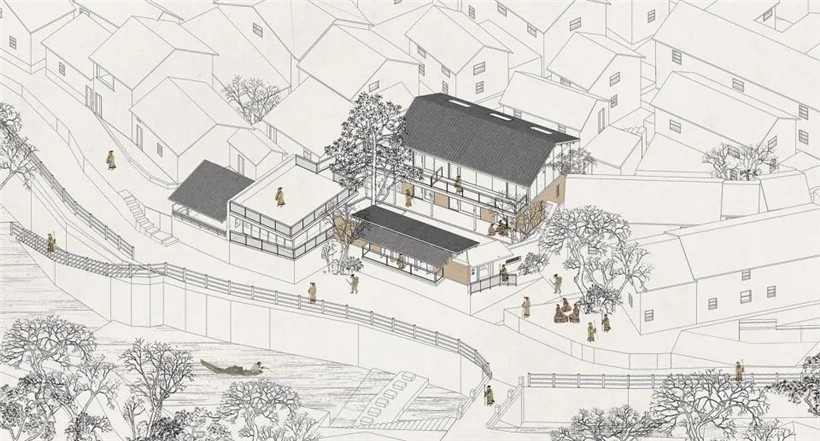

▼轴测图
▼东南角建筑外景

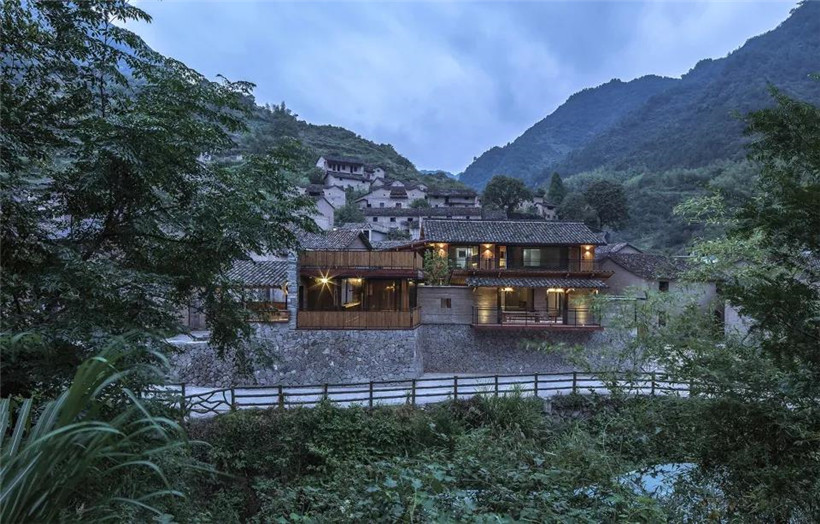

▼从溪对岸看建筑正面
乡村在地性 在村落中行走，随着地形的高低变化，民居的体量大小变化，方向的偏转，屋顶的边界关系呈现出来一种错落有致，变化无穷的状态。这种状态希望在设计中呈现出来，以呼应当地建筑屋顶形态的变化关系，所以建筑的体量被打散分解重构，屋顶方向斜度变化，形成与原有村落民居和谐的屋檐关系和体量关系。 ▼高低错落的屋顶关系

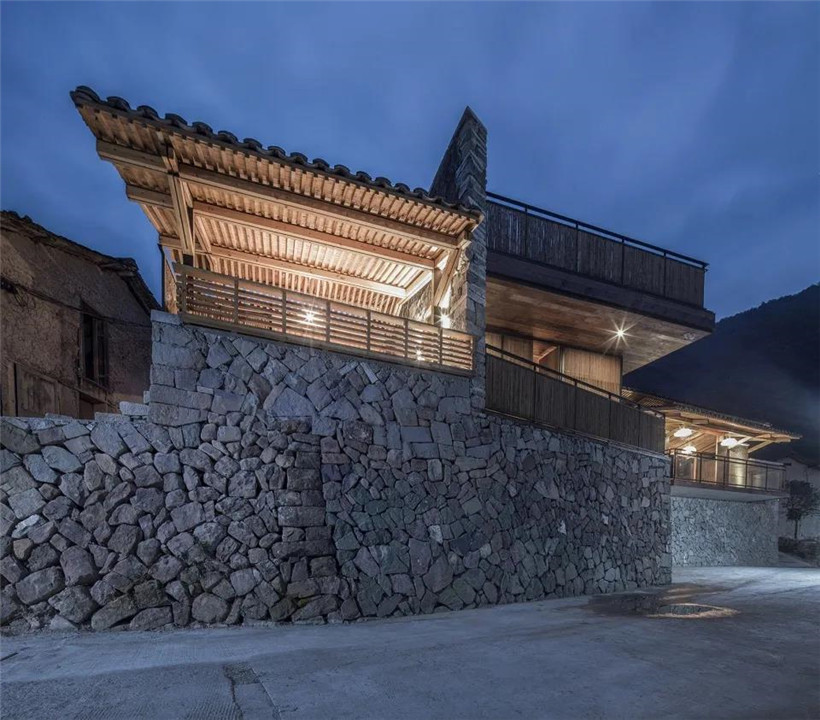

村子房屋基本都是依山而建，而且多为夯土房，怕潮湿和水，自然形成很多阶梯状台地，房屋都造在一个个石砌台地上。基地处原建筑也是建造在一个石砌台地之上，台基下方是一条沿溪村道，溪流与村道又有比较大的高差，所以场地处就形成了多层级、高差大的阶梯状台地关系。建筑的主入口设置从下面村道处进入，便出现了入口处的三次转折来消化地形的高差关系，一段为石板铺设的坡道，上坡道后一条路经顺势通往邻家，一条折回，几个石条踏步进入建筑入口处，进门后，转向又行几个踏步进入庭院，入口处有一种婉转上山的体验，也是台地高差所带来的路径变化，这种体验也延续了在古村中的行走体验。 ▼建筑落在石头台基上
▼锯齿状的建筑形态与村道的关系
▼建筑东面入口夜景
▼入口场景

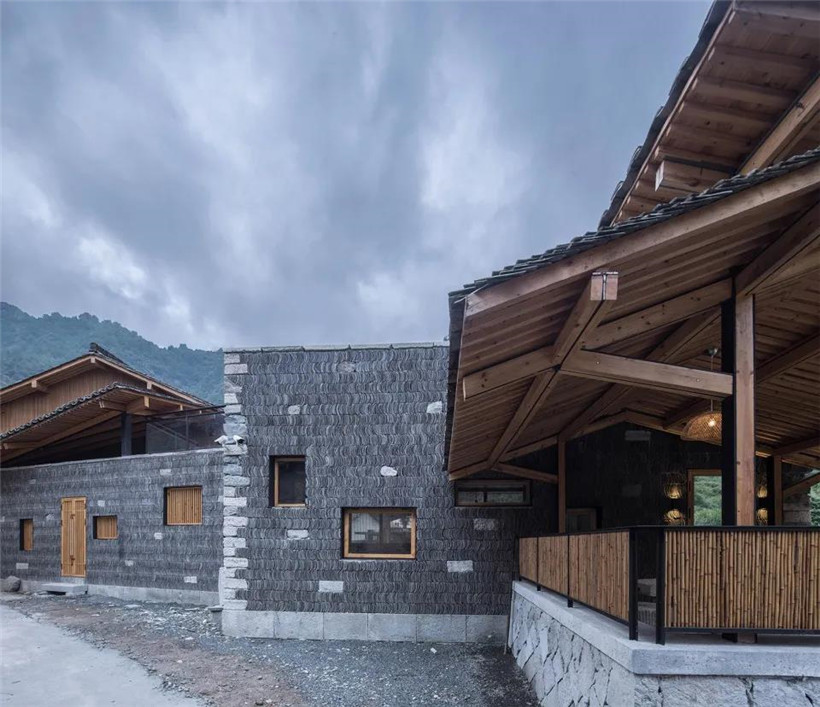

在建筑材料运用上，利用在地化的材料变成一种建造策略，村落中回收的小青瓦、原建筑夯土墙体材料、当地的毛石砌块、竹子、老石板、回收老木板，水磨石，都是一些在地化的材料，方便就地取材，回收利用，再生环保。 ▼建筑西侧与巷道的锯齿状体量关系

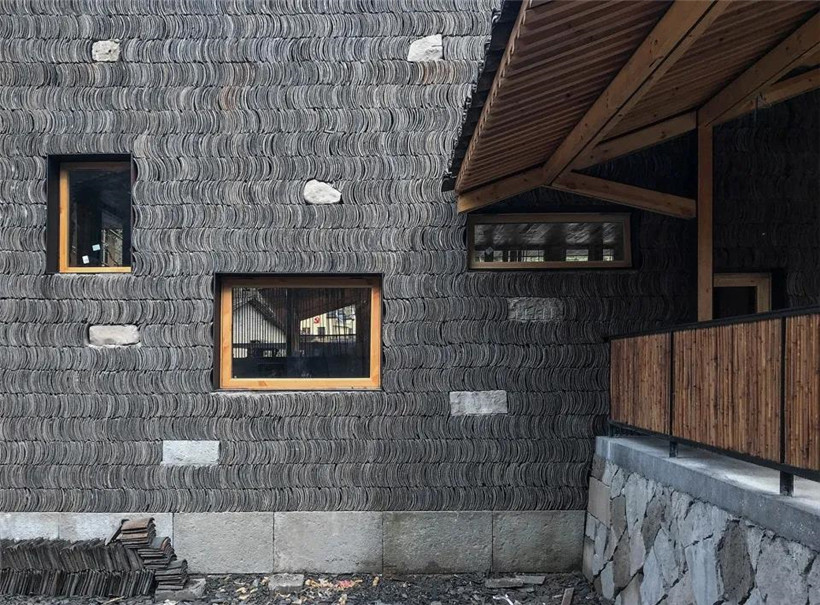

▼小青瓦垒砌墙体与亭子的关系

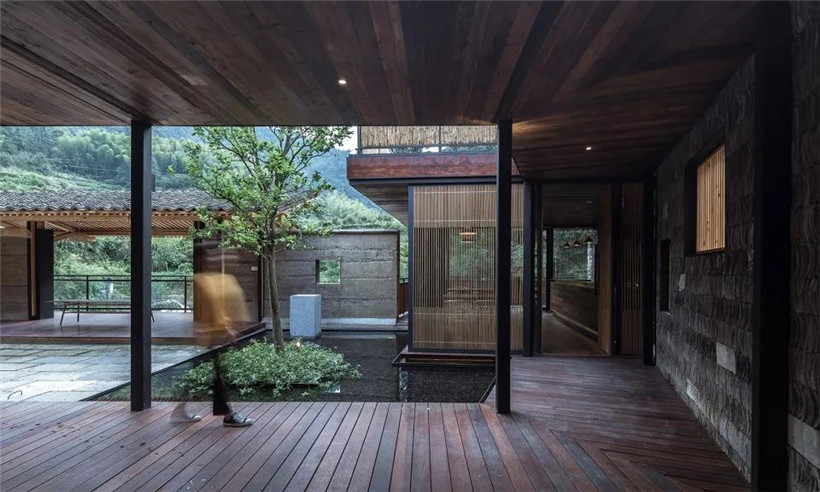

▼楼梯处空间与廊道庭院的转折关系
▼传统民居夯土转角保护研究
▼夯土转角处设计细节
看乡村匠人干活能感受到什么是真实建造，砌石头墙每块石头都要挑过，顺应其形态择其位置，下大上小，自下而上，真实的受力关系和建造逻辑，同时保留手工建造的痕迹和时间的印记，强调建造的真实性。 ▼建造过程
如何将自然引入建筑中 站在场地中，映入眼帘的便是溪对岸的梯田古树和环山，将自然景观引入建筑空间中变成一个重要元素，民宿所有的客房大开窗面都面对梯田和山景，最大限度的把山景映入室内空间。望山亭是专门为了看山而设置的喝茶休闲空间，穿插在内庭院和小溪之间，故意将屋檐口压的很低，站在内院视线是被屋檐高度控制往下看梯田和小溪，当你静坐在亭下便环山入目。 ▼观山亭连接内庭院与外部景观
▼观山亭与内庭院场景
▼观山亭局部场景
水吧作为民宿里面的公共空间，可以对外开放，是一个比较扁平的空间，外立面用竹格栅疏密布置，分上中下三段，水吧三个界面的视线明暗形成横向连续的画面关系，类似一张古画卷轴，古树在横向的卷轴中变成了画的一部分，卷轴连续的展现了村落巷道、连廊、水院、梯田、古树这些场景，希望用这种视角将人工和自然关连起来。水吧上面的屋顶平台集合了听水看溪、望山、观屋、赏树的所有视角，上楼梯步入平台，视线豁然开朗，建筑与村落环境的关系一下子被放开。 ▼横向连续的卷轴视线观景概念
▼休闲水吧室内场景
▼从休闲水吧室内看到小溪对岸的古树
▼立面格栅倒影在水面上
▼一层客房看向庭院场景
▼一层客房室内场景
▼二层客房的横向大观景面
▼二层客房室内场景
▼雾天平台上看出去的场景
风穿过院子，微气候循环 夏天的一个中午，外面的温度很高，在其他的房子里也感觉特别热，我从村子里走入民宿，体感温度一下子就降了下来，廊子里，能感觉到对流的风从中穿过，即使站在有太阳的院子里也感觉不到热，室内就更加的凉爽了。在建筑设计之初就考虑了其通风采光、保温隔热各方面的性能，建筑的体量上沿着地形关系呈阶梯状，在外围墙体上开了很多通风和视线穿透的小窗洞，空气顺着这样的空间形态产生自然风的流动，同时建筑材料也缓解热量吸收，再加上旁边小溪的水面和古树绿荫更加强了建筑的微气候循环。 ▼自然通风分析图
▼贯穿廊道·水庭院·观山亭·山景的空间场景
▼贯穿庭院·观山亭·道路·小溪的空间场景
▼楼梯处廊道·屋顶·瓦墙的空间关系

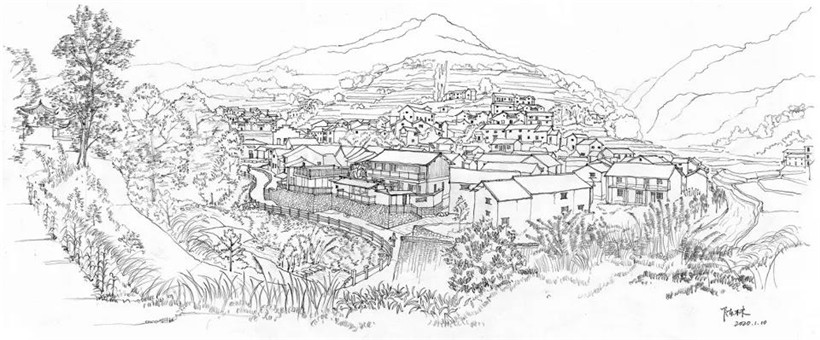

▼手绘民宿全景
▼平面图
▼首层平面图

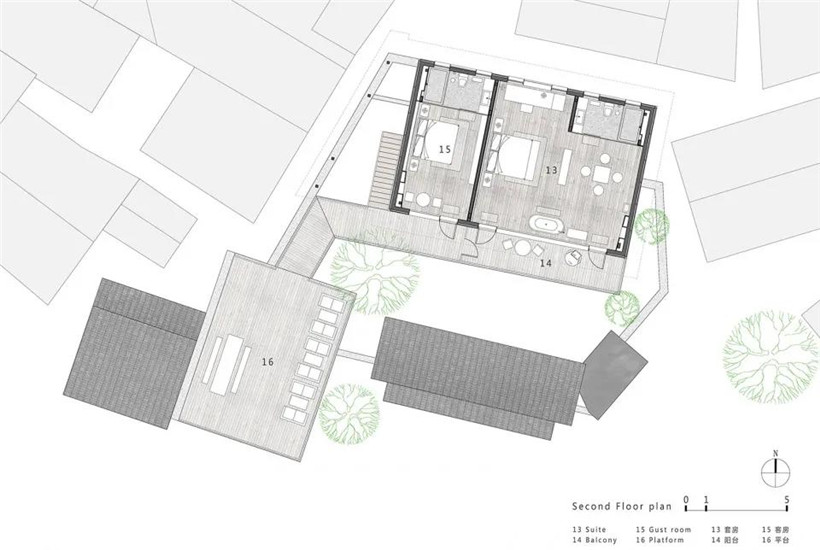

▼二层平面

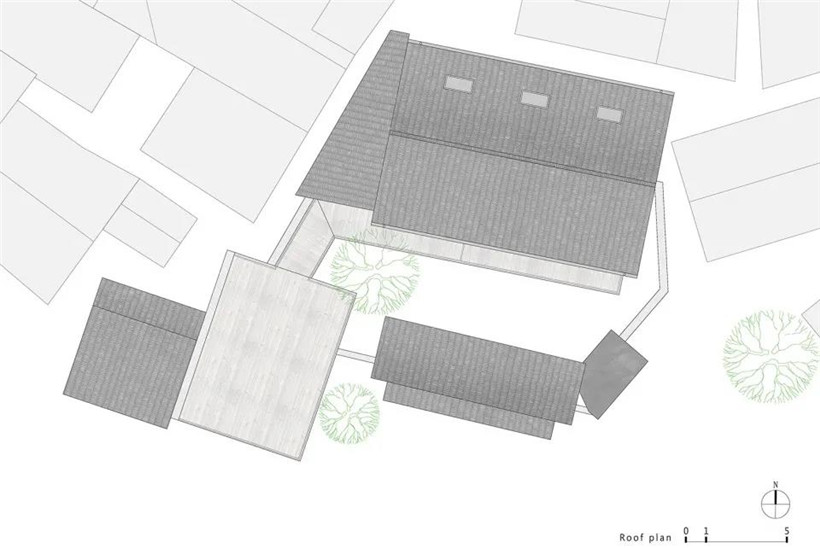

▼屋顶平面图
▼南立面图
▼南北向剖面图
▼结构分解示意
▼走廊墙身详图
▼外墙墙身详图
项目名称：武义梁家山·清啸山居·民宿 ·END· 图文来源于谷德设计网，版权归原作者所有。 |
