【芬兰】维奇教堂：传统木构建筑的在地演绎维奇教堂延续着芬兰教堂建筑的高品质传统 同时也是推广高品质木结构建筑的示范项目 项目于2004年3月初开工 包括整理场地在内的总施工期约16个月 教堂于2005年9月竣工

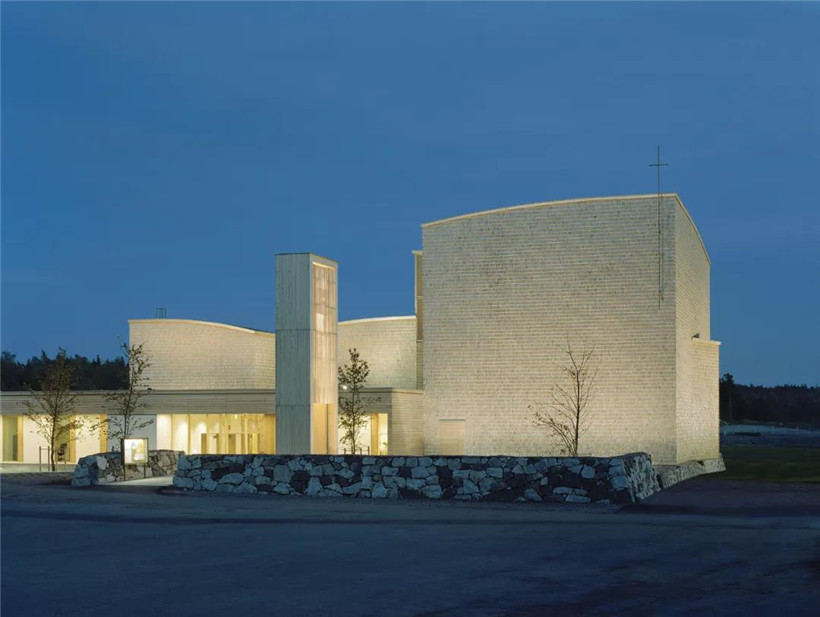

△ 静谧的维奇教堂 ©Jussi Tiainen 01. 项目简介 建筑总面积1600平方米 它可以同时容纳500人 适用于面向居民的日常常规聚会和节庆典礼 △ 项目视频 建筑师构想的密集木梁柱结构理念 给整个项目定了基调 外墙细节也回应了整体概念设计 体现了设计理念对全木质氛围的追求，虔诚而向上
△ ©Arno de la Chapelle 在规划布局上，维奇教堂成为一座中心建筑 连接起拉托卡塔诺区的东西两翼 从一个渐变收窄的空间中央升起 用鲜明的走向和木材材质彰显其在当地的存在感 教堂中心的服务用房呈矩形布局 将内外空间交织于纵向的砖墙之间 形成建筑的整体外观
△ 竞赛阶段维奇教堂远景 ©JKMM
△ 竞赛阶段教堂大厅室内设计图 ©JKMM
△ 教堂大厅木构实景 ©Arno de la Chapelle 大厅底部的列窗向室外景观开放 光线从木构之间弥漫进整个室内
△ 维奇教堂的入口门 ©Arno de la Chapelle
△ 透过门厅隐约可见教堂大厅 ©Arno de la Chapelle
△ 受森林启发的室内空间意象 ©Kimmo Räisänen 02. 木构建筑的落地
△ 光线通过木柱廊洒入维奇教堂室内 ©Kimmo Räisänen 大厅内的集束柱由独立的胶合木杆组成 用金属件连接，轴向受力 为了美观起见，建筑师尝试尽量减小其截面 这因其作为连接柱而非框架柱而成为可能 在外墙和屋顶使用Kerto-Q板加强结构间的联系
△ 祭坛上方的光线中的艺术图案 ©Arno de la Chapelle 由于外墙结构板材远离支轴 结构的抗扭刚度大且能确保小位移 充分发挥了木结构的特性 胶合木柱和大梁用材采用强度分级处理 延伸的薄片采用指形接榫，彼此相似 接缝不显，保持木相
△ 贯通到底的集束柱与其分划的景观 ©Arno de la Chapelle 用做板条的云杉树干从森林中有选择地采伐出来 然后径向锯成木板 在窑中干燥至含水量占干重的8—9% 在集束柱背面部件上使用小机钉以确保牢固
△ 绝缘的外墙件与柱子相接 ©Arno de la Chapelle
△ 天花板材与胶合木梁相接 ©Arno de la Chapelle 03. 预制建造的应用 为使建筑概念得到完美实现 设计团队从项目一开始就考虑如何节省造价 以及如何通过预制建造实现它 设计的目标是利用预制构件 来毫不费力地建造一座建筑实体
△ 墙体构件的装配原理图 ©JKMM 预制构件生产的合理性也影响着方案的选择 另一方面，在这项高品质木结构试验项目中 建筑空间的诉求可在合理范围内 优先于结构效率考虑 这也让我们用一个开放的思维来尝试建造的方法

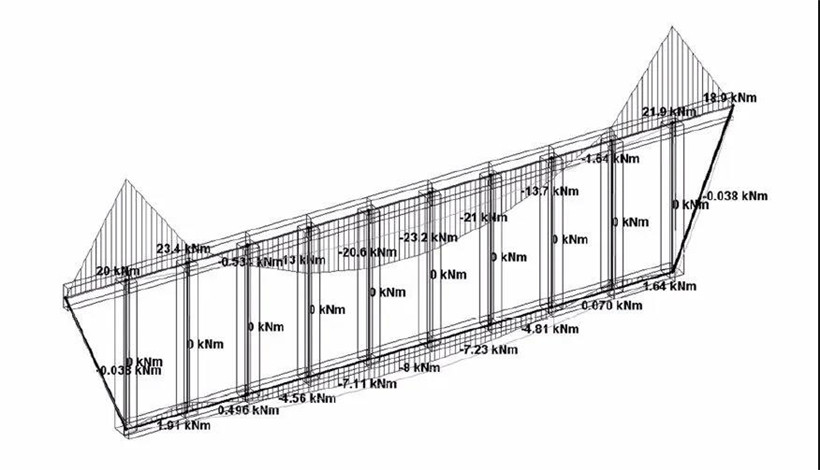

△ 加固的梁受力图 ©JKMM 在结构系统上 教堂大厅和教区厅屋顶的梁都是胶合木 其中12根是传统实木梁，20根是加固梁，梁间距1200毫米 跨度从教区大厅的8700毫米到 教堂大厅的13200毫米不等 教堂大厅的地板与天花板高度为12600毫米 总高约15米
△ 密集木梁 ©Kimmo Räisänen 由于独特的教堂大厅屋顶方案 对经济性的要求不能由高架梁的结构模式决定 而改以拉杆加固的大梁，来取代传统的“工程格架梁” 这样做是深具匠心的 因为有限的空间导致受拉（拉应力）杆件难与其支撑连接 此外，建筑的耐火等级也较低 使建筑对承重结构的耐火要求不高 于是无保护的钢筋也就得以采用
△ 深具匠心的拉杆加固的木梁细部 ©Kimmo Räisänen 04. 木瓦外墙面 教堂的建构风格的选择 深受预制生产工艺的影响 这座建筑几乎全部都是工厂生产的构件组成的 做了保温的外墙构件与柱子相连 天花板材与胶合木梁相接
△ 自然色的外立面 ©Kimmo Räisänen 面板出厂前就已在内墙板加固件上贴牢就位 教堂大厅主结构也是一次性吊装完成 不加处理的灰色立面是 由斧斩山杨木瓦和细锯出的滴水边框构成 云杉木内侧经碱洗处理，便于清洁和更新 吊顶的隔音构件是压塑成形的胶合板
△ 用传统斧斩工艺制作的木瓦外墙面 ©Jussi Tiainen 木板作为墙体内部覆层的基础 也是屋顶隔热的支架，其木质还能起到保温作用 作为墙体结构的一部分而非独立构件 支撑板唯一的作用就是支撑
△ 木瓦斩面与粗糙石材基座 ©Kimmo Räisänen 工地还预造了一面外墙实体模型 以监测施工期间的木瓦墙面的老化情况 过去的18个月里，试制的木瓦墙已成功地变成灰色 劈面处理保留了木材的蜂窝结构 使之作为外墙更耐久 该结构会随时间变硬，使其表面保持着优雅的光芒
△ 未经化学处理的木瓦在经年使用后自然的褪色 ©Kimmo Räisänen 05. 施工过程的把控 特别制定了免受天气影响的方案 防水处理在工厂就已作好 比如用作大厅区隔汽层和会所区的防水材料 以最大限度地减少在安装过程的结构渗水 这样就践行了“即装即用”的原则
△ 预制工厂内构件加工记录 ©Samuli Miettinen 框架的安装工作从7月初开始 经过不到三个月的现场施工，10月份就竣工 支撑柱通过钢杆靴连接到螺栓框架上 再以两根斜撑将每根柱子支成桅杆 外墙构件的保温层则在出厂前就已安好
△ 径向锯云杉板粘在Kerto-Q板上 ©Samuli Miettinen 束柱连接好后 在施工现场对其安装接口做保温和密封 一旦屋面板从上方固定到梁上 整个建筑就岿然挺立起来
△ 施工现场预制木梁架吊装 ©Samuli Miettinen 这座教堂将现代与古老的 建造技艺、精工与粗琢的表面、区位与目标 时间性与永恒性结合在一起 木材有着丰厚的象征内涵 是一种深具人性化和多样性的材料 温暖、建构感强、触感极好、易加工 项目建筑学的特质，就在于精神意象与材料之间的共鸣

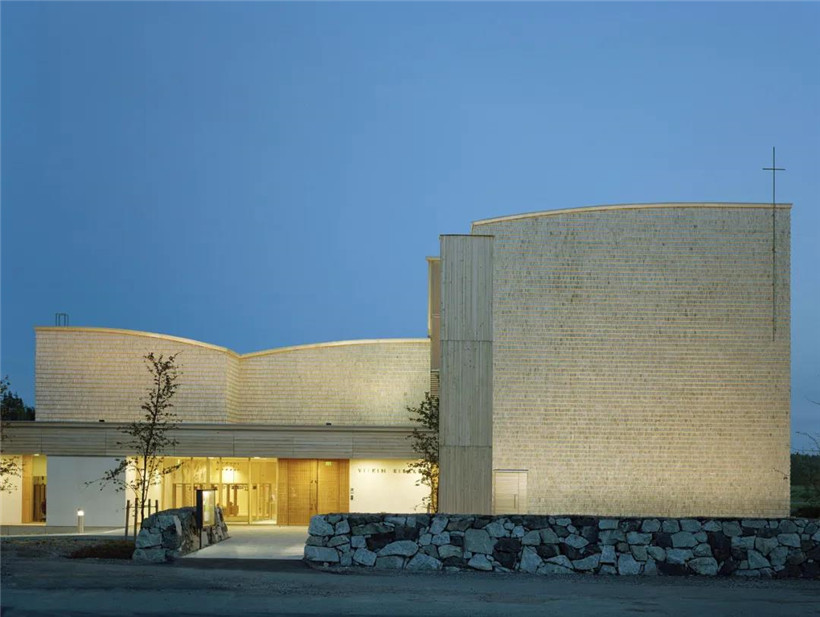

△ 维奇教堂夜景 ©Arno de la Chapelle 现代建筑强调因地制宜 从前的建筑传统也倡导既实用又人性化的解决方案 作为设计师，我们必须找到传统与现代建筑之间的联系 业主的初心就是建造延续芬兰悠久的木构教堂传统 并将整个维奇地区的生态理念和可持续发展标准融入建筑中
△ ©Jussi Tiainen
△ 木梁架典型剖面图 ©JKMM 完整项目信息 项目名称：维奇教堂 项目面积：1600平方米 项目地点：芬兰赫尔辛基市 项目功能：教堂、教区中心、社区中心 项目类型：建筑及室内 设计阶段：（2000年竞赛）2002年1月—2004年 建造阶段：2004年3月—2005年9月 业主单位：赫尔辛基教区 设计单位：芬兰JKMM建筑师事务所 主创建筑师：Samuli Miettinen, Architect SAFA; Asmo Jaaksi, Architect SAFA; Teemu Kurkela, Architect SAFA; Juha Mäki-Jyllilä, Architect SAFA 建筑师：Janne Järvinen; Hella Hernberg; Teemu Toivio; Johanna Ojanlatva; Johanna Rope; Sini Kukkonen 室内设计师：Päivi Meuronen 景观设计：Molino ltd / Jyrki Sinkkilä 结构设计：Ylimäki & Tinkanen ltd / Jukka Ukko, Jani Pitkänen 预制设计：Matti Ollila ltd / Tero Aaltonen, Sami Lampinen 地热设计：City of Helsinki / Kalle Rantala 设备设计：Aho Consulting ltd / Kyösti Kukkohovi 电气设计：Niemi & Co ltd / Sakari Vainio 自动化：Nurmi ltd / Topi Koivisto 声学设计：Akukon ltd / Henrik Möller, Mikko Joenpolvi 专家技术支持：Kari Virtanen（木工）；Matti Kairi，木技术教授，赫尔辛基理工大学；Olli Cavén，建筑保护学者，芬兰国家文物委员会；Antti Pihkala（建筑师）；Petri Heino，芬兰木材研究艺术家：Antti Tanttu织品艺术家：Hanna Korvela Design / Hanna Korvela, Heli Leskelä建造 技术监理：Juhani Piispa ltd / Juhani Piispa设备监理：TR-tekniikka ltd / Taisto Rantala 电气监理：Planek ltd / Esa Ekman 主承包：Peab Seicon Oy 木结构预制 / 子生产：Finnforest Oyj, Janne Jurvelin 山杨瓦 & 墙板：Vanhat Talot Oy 云杉镶板：Matti Taskisen Saha / shaving Nikari Oy 门窗：Eino Rantala Oy 吊顶结构：Kurikan Muotopuriste Oy / assembly work Foba Oy 固定家具：Royal-kaluste Oy 精品家具：Loimuset Oy 定制桌椅：Nikari Oy 用户分析：Malmi Parish, Viikki section / vicar Pertti Simola, chaplain Jarno Raninen 材料：木材、玻璃 摄影师：Arno de la Chapelle, Jussi Tiainen, Kimmo Räisänen, Samuli Miettinen |
