【江苏】南京句容山下慈悲喜舍

时间:2020-04-24        阅读



本项目处于句容市宝华山国家森林公园北门的山门下喜舍二期项目三层的钢木结构屋盖建筑,项目方案由台湾建筑界创新领袖姚仁喜大师亲自操刀,南京工业大学建筑设计研究院做的结构设计,苏州昆仑绿建木结构科技股份有限公司一分公司施工。

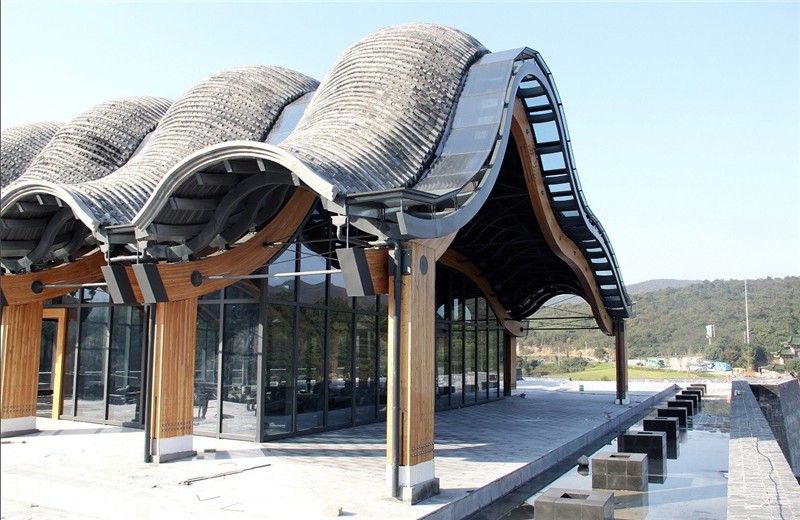

钢木结构建筑面积748平方米,柱子采用400mm*900mm的大截面胶合木柱,主梁采用曲线形式的胶合木梁,主梁跨度达21.6米,次梁为钢结构弯弧梁,屋面采用小青瓦,曲线变化多,造型优美。




由于胶合木主梁跨度大,曲线弧段多且高差有6米多,为便于生产加工及运输,施工单位进行深化设计,将主梁分为四段进行生产加工及运输。为了顺利安装胶合木主梁,施工项目部拟出多个胶合木主梁安装方案进行研究讨论,最终选定在地面将整跨梁组装好,使用大型吊车一次性吊装到位,一气呵成。



考虑柱子承受屋面荷载的受力点过于集中在梁柱连接轴承下部,为防止胶合木柱子出现横纹劈裂,从国外进口10*600mm长的全螺纹自攻木螺钉对胶合木柱子进行加固,对胶合木梁连接点也进行了相应的加固,此方案对防止胶合木出现裂缝及胶缝开裂有非常好的效果。

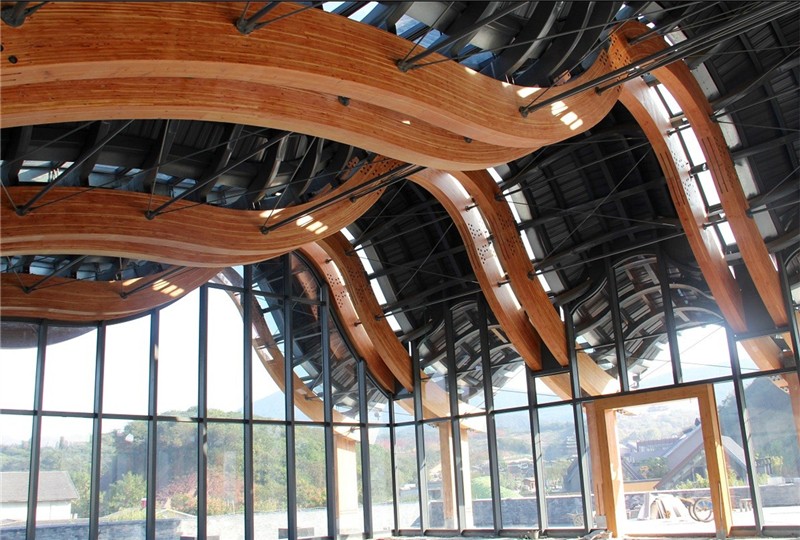

独特的木屋顶结构形成磅礴的气势,功能性满足多重需求。屋顶主梁采用曲线形式的胶合木梁,次梁为弧型的钢梁,形成双曲面的屋顶,造型优美,屋盖最高处接近11.35米,梁的最大跨度达到21.6米。该项目成为一个标志性建筑,为游人提供会议、特色婚礼、音乐会、佛教禅修等多种体验项目。






项目信息

项目时间:2016年10月20

项目规模:748 平方米

项目造价:623 万元

公司全称:苏州昆仑绿建木结构科技股份有限公司
